产品简介

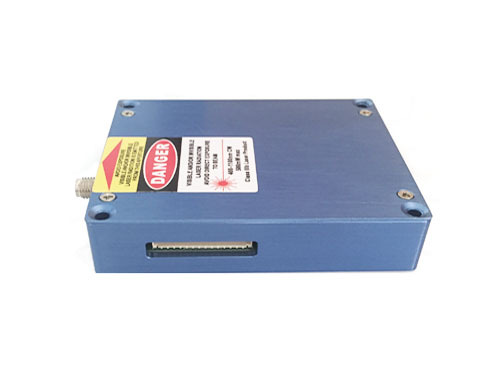

Laser785-5HSO是中心波长在785nm，功率为500mW，为满足拉曼光谱测量应用的稳光谱激光器模块。该产品基于外腔式体光栅技术开发的，可提供光谱分析仪器所需的窄线宽、稳光谱和稳功率的激光输出。内置PD和TEC制冷模块使得该系列激光器模块具有良好的光谱特性和功率特性。 Laser785-5HSO激光器模块可提供多种输出模式，例如自由空间输出、光纤输出等。其输出接口为SMA905。可在此基础上，根据客户的需求提供“OEM定制服务”和“ODM二次开发服务”，并提供相应的技术支持。
特点
1. 体积小巧： 激光器的整机尺寸： 80mm 65mm19mm，重量仅200g
2. 高输出功率： 可以做到0-450mW光纤输出能量，并可调功率
3. 窄线宽： ＜0.1 nm
4. 良好的热稳定性：<0.005 nm/°C
结构图
参数指标
| 物理参数 | |
| 整机尺寸 | 79 × 65 ×19 mm |
| 整机重量 | 200g |
| 激光器参数 | |
| 激光功率 | 0~500mW (可调)， 典型值@450mW(max) |
| 功率稳定性 | ＜2 % P-P (4hrs) |
| 输出方式 | SMA905 |
| 寿命 | 10，000 hrs |
| 噪声 | <1% RMS (10Hz～100MHz) |
| 电源电压 | 5 V |
| 波长稳定性 | 0.1nm@0-40C |
| 灵敏度一致性 | <5%@0-40C |
| 峰值波长 | 785 nm ± 0.5 nm |
| 适配光纤 | 105 μm，0.22 N.A |
| 谱线宽度 | ＜0.1 nm |
| 光谱稳定(温度) | <0.005 nm/°C（标准） |
| 环境参数 | |
| 工作/储存温度 | 0 ~ 45℃ |
| 工作/储存湿度 | 5%-80% |
备注：
1.该系列激光器均可耦合如多模光纤，在激光器的前端有一个SMA输出口;
2.适配的光纤：105um 光纤
电路接口定义
| 序号 | 定义 | 描述 | 备注 |
|---|---|---|---|
| 1 | Knob-3 | 接旋钮3号引脚 | 功率设置旋钮 |
| 2 | IN set | 接旋钮2号引脚 | |
| 3 | Knob-1 | 接旋钮1号引脚 | |
| 4 | GND | 信号地 | 外部功率设置 |
| 5 | EX set | 外部功率设置（<2.5VDC） | |
| 6 | GND | 信号地 | LED显示 |
| 7 | VCC | 信号电源 | |
| 8 | GND | 信号地 | |
| 9 | Monitor | 激光器功率监测 | |
| 10 | VCC | 信号电源 | Enable功能 |
| 11 | Enable | Enable | |
| 12 | GND | 信号地 | Interlock功能 |
| 13 | Interlock | Interlock | |
| 14 | GND | 电源地 | 5V直流电源 |
| 15 | 5VDC | 电源输入 |
备注：
3.Enable接VCC并且Interlock接GND激光器开始工作。
4.激光器功率设置模式通过内部电路板上P3跳线帽切换。
5.请注意，该规格产品中外部功率设置电压需严格控制在2.5V以内。
激光线宽和峰值波长
应用领域
食品安全领域
原料药IQC
安防
宝石鉴定
环境监控
医疗癌症检测
